CNC数控刀片磨刀机MR-M4
阅读(9859)
M4机床使用相机对刃磨刀具进行检测，利用专设的分划板，可对刀具的长度、角度及（R0.05-R2.5）的任意圆弧半径进行在线检测。M4机床是以高清倍率相机为投影仪在线检测设备，投影以其光学放大清晰度高、像质好、无畸变、使检测得到大幅度提升，使其检测及分辨率真可达0.001mm。该机床磨削材...
M4机床使用相机对刃磨刀具进行检测，利用专设的分划板，可对刀具的长度、角度及（R0.05-R2.5）的任意圆弧半径进行在线检测。
M4机床是以高清倍率相机为投影仪在线检测设备，投影以其光学放大清晰度高、像质好、无畸变、使检测得到大幅度提升，使其检测及分辨率真可达0.001mm。
该机床磨削材料：PCD刀片、合金刀片、CBN刀片、氮化硼。用户若要磨削其他材料，需要自备并更换相适应的砂轮。

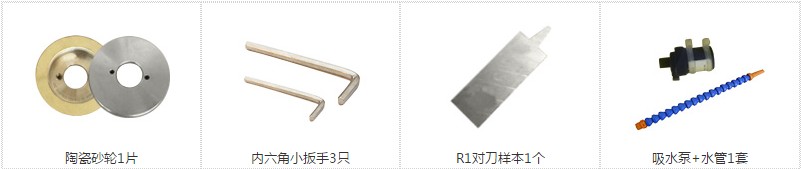

M4车刀研磨机标配配件
产品参数
产品型号：MR-M4
刀高范围：5-30mm
刀尖圆�。篟0.05~R2.4mm
刀具前后角： 0°-25°
刀 尖 角：35°≤a≤180°
电 源：380V/550W
砂轮转速：7600rpm
标配砂轮：陶瓷砂轮
机器尺寸：560*600*800mm
重 量：150kg

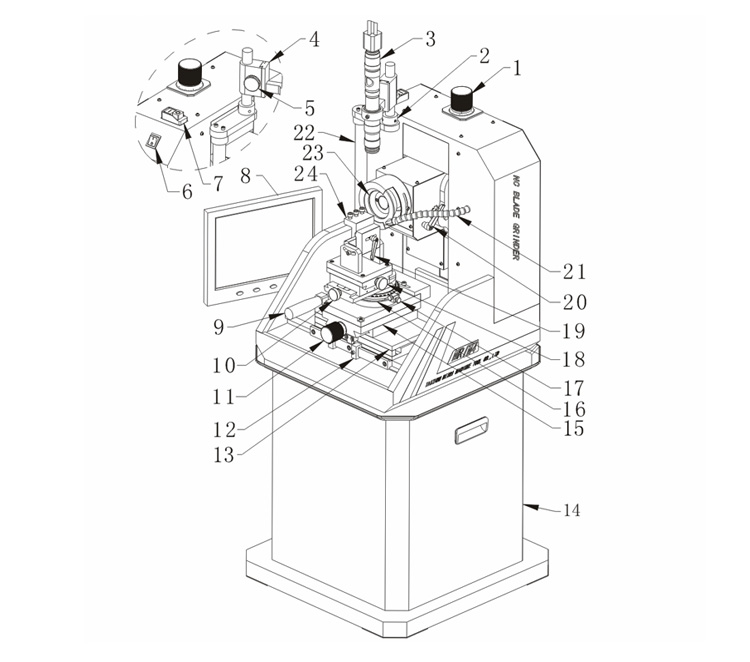

产品结构图
1.升降手轮 2.定位圆 3.相机组合 4.升降座 5.升降扭轮 6.切削液开关 7.电机开关 8.显示器 9.推手 10.半径进给手轮 11.纵向进给手轮 12.限位块 13.滑座 14.工作台 15.进给拖板 16.旋转座 17.旋转限位组合 18.半径纵向手轮 19.刀架锁紧手柄 20.主轴锁紧手柄 21.喷水头 22.立柱 23.砂轮 24.刀架

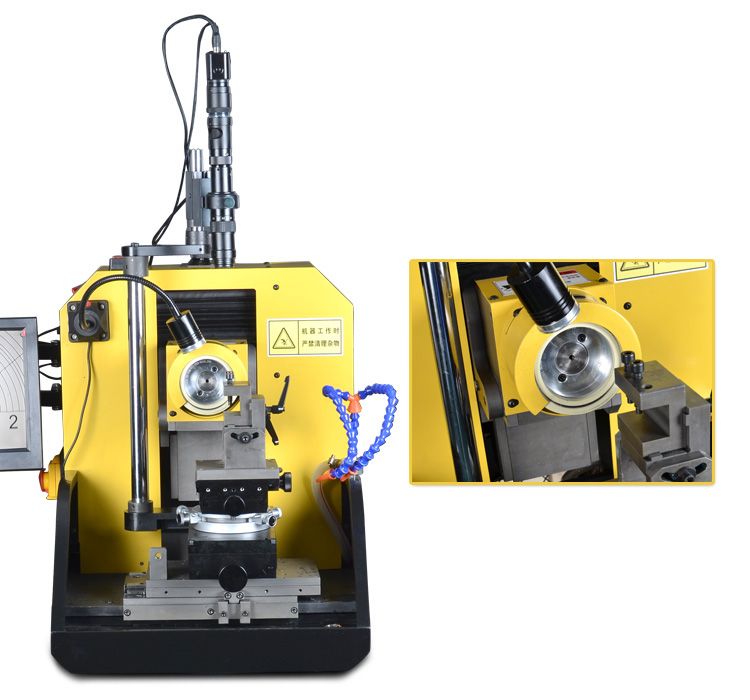

产品展示图
使用相机对刃磨刀具进行检测，利用专设的分划板，可对刀具的长度、角度及（R0.05-R2.5）任意圆弧半径进行在线检测。
M4机床是以高清倍率相机为投影仪在线检测设备，投影以其光学放大清晰度高、像质好、无畸变、使检测得到大幅度提升，使其检测及分辨率真可达0.001mm。
该机床磨削材料：PCD刀片、合金刀片、CBN刀片、氮化硼。用户若要磨削其他材料，需要自备并更换相适应的砂轮。
M4车刀研磨机标配配件
产品参数
产品型号：MR-M4
刀高范围：5-30mm
刀尖圆�。篟0.05~R2.4mm
刀具前后角： 0°-25°
刀 尖 角：35°≤a≤180°
电 源：380V/550W
砂轮转速：7600rpm
标配砂轮：陶瓷砂轮
机器尺寸：560*600*800mm
重 量：150kg
